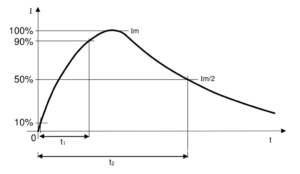

Las formas de onda básicas para probar DPS se conocen como 10/350 y 8/20. Estos números implican el tiempo que se demora un transiente en alcanzar su pico (10μs y 8μs) y el tiempo hasta que la onda decrece hasta la mitad de su amplitud (350μs y 20μs):
La energía de cada transiente va a depender de su amplitud y el tiempo t2. Entre mayor su duración, mayor su energía. Se estima que la energía de un transiente 10/350 es 17.5 veces mayor que la de un transiente 8/20, cuando su magnitud es la misma. Por ende, un DPS que soporte transientes 10/350 debe estar en la capacidad de soportar mucha más energía. Estos DPS se conocen como Protectores Contra Transientes Tipo 1. Los DPS Tipo 2, son aquellos que diseñados para proteger contra transientes 8/20.

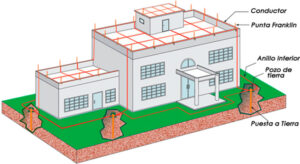

La forma de onda 10/350 representa los transientes generados por descargas directas de rayo, los cuales ocurren cuando los sitios tienen apantallamiento externo.
La forma de onda 8/20 representa los transientes causados por:
- Inducciones por impactos cercanos de rayos.
- Cargas inductivas (motores)
- Red eléctrica pública
¿ES POSIBLE USAR DPS TIPO 2 PARA PROTEGER CONTRA TRANSIENTES 10/350?
Si es posible, dimensionado apropiadamente la corriente. Dado que la energía es una función del tiempo y la corriente, si disminuímos el tiempo (350μs -> 20μs), la corriente debe aumentar de forma tal que se mantenga igual la energía. En el link que se encuentra a continuación encontrarán el paper que describe la correlación entre las distintas formas de onda, pero en resumen, si el análisis de riesgo determina que se requiere un DPS capaz de soportar i kA 10/350, se puede reemplazar con un DPS que soporte 10*i kA 8/20.
Abrir Paper: Correlacion entre formas de onda de DPS
