Clasificación de los DPS

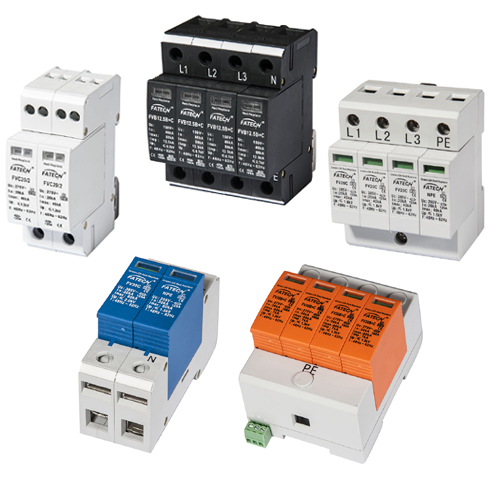

CLASIFICACIÓN DE LOS DPS DE ACUERDO A LA NORMA IEC 61643



De acuerdo a la norma IEC 61643-1, los DPS se clasifican en Tipo 1, 2 y 3. Su clasificación depende del nivel de riesgo, la carga que soportan y su ubicación.

DPS TIPO 1

Equipos que se utilizan para proteger en sitios donde el riesgo de impacto directo de rayo es muy alto. Se instalan entre las zonas de protección LPZ 0A y LPZ 1 para impedir la entrada de corrientes parciales de rayo al sistema eléctrico de la edificación.  Las corrientes de rayo se caracterizan con la forma de onda 10/350.

DPS TIPO 2

Equipos que se utilizan para proteger en sitios donde no existe el riesgo de impacto directo de rayo. Se instalan entre las zonas de protección LPZ 0A y LPZ 1 en sitios SIN apantallamiento externo. Se prueban utilizando corrientes caracterizadas por la forma de onda 8/20. También se utilizan como complemento de los DPS Tipo 1, y se instalan entre las zonas de protección LPZ 1 y LPZ 2.

DPS TIPO 3

Dispositivos que se utilizan para proteger equipos sensibles contra las sobretensiones que se generan entre L-N por la conmutación de las cargas al interior de las edificaciones. Se instalan entre las zonas de protección LPZ 2 y LPZ 3, y se prueban utilizando una onda híbrida 1.2/50 + 8/20.
