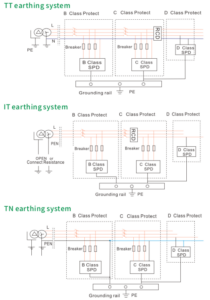

Sistemas de distribución TN, TT, IT

En baja tensión, las redes de distribución se caracterizan por (IEC 60364):

  • Toma de tierra de la fuente (lado de BT del transformador)
  • Toma de tierra de los equipos eléctricos



Hay 3 tipos de sistemas básicos: TN, IT y TT. La primera letra describe la toma de tierra de la fuente y la segunda, la toma de tierra de los equipos eléctricos.

  • Primera letra T: Hay un toma de tierra existente en la fuente.
  • Primera letra I: No hay puesta a tierra en la fuente o se realiza mediante una resistencia.
  • Segunda letra: T: Los equipos eléctricos están conectados a una tierra independiente.
  • Segunda letra N: Los equipos eléctricos están conectados directamente a la tierra de la fuente.
