Longitud de cables en la instalación de DPS. Parte 2



CONEXIÓN DEL CABLE DE TIERRA



La norma IEC 60364 recomienda que la longitud total de los cables de conexión del DPS no supere los 50 cm, pero esto es difícil de cumplir en la mayoría de los casos.

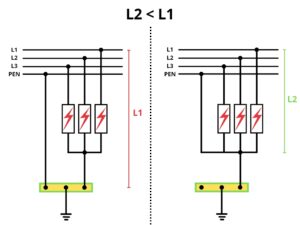

Como lo muestra la parte izquierda de la gráfica, normalmente se conecta el conductor combinado PEN con el barraje equipotencial usando un cable independiente del que se utiliza para aterrizar el DPS, dando lugar a un distancia efectiva de conexión de los DPS igual a L1. Esta distancia es muy larga y puede llegar a ser hasta 3 veces la distancia recomendada por la norma.



Si en lugar de conectar el conductor combina PEN con el barraje equipotencial, lo conectamos directamente a la tierra del DPS, tal como se muestra en la parte derecha de la gráfica, la distancia resultante L2 puede reducirse hasta tal punto que se cumple con la recomendación de los 50 cm.

En conclusión, para mantener las distancias de los cables de tierra del DPS lo más cortos posibles, conecte el conductor combinado directamente a la tierra del DPS, y de aquí parta con un conductor al barraje de compensación de potencial.
